Crear una nueva imagen:
1. Imagen principal y creada por default, NO SE PUEDE MODIFICAR.
2. Dar click en “Agregar Imagen” para crear una pantalla nueva.
14/09/2022
¿cómo ingresar dirección IP a PLC y HMI en Tia portal?
En la publicación de ¿CÓMO AGREGAR UN DISPOSITIVO Y MÓDULOS EN TIA PORTAL? agregamos el dispositivo (controlador), desde el último paso vamos a asignar la dirección IP fija al controlador

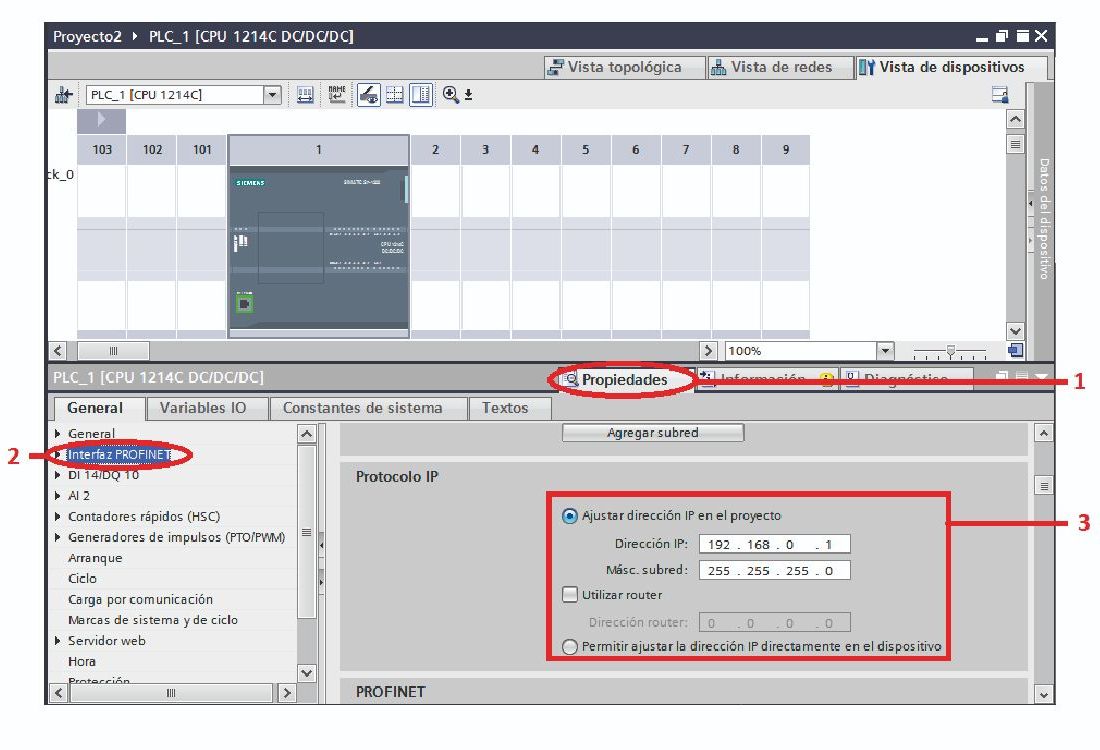

1. Seleccione el controlador y despliegue la pestaña “Propiedades”.
2. Seleccione “Interfaz PROFINET”.
3. Ajuste la dirección IP.
Para el dispositivo HMI vamos a seguir los mismos pasos que hicimos para agregar el controlador. Para este ejemplo se agrega panel HMI KTP 700 Basic.

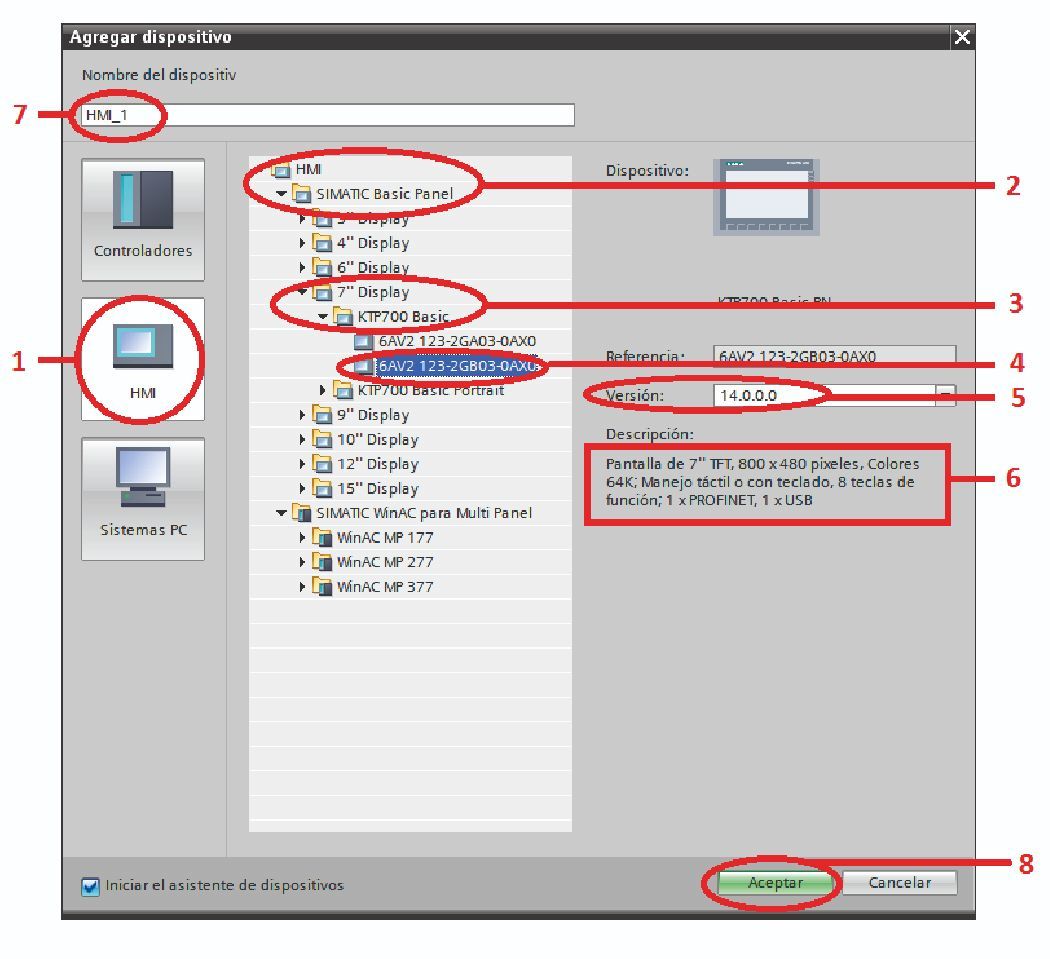

1. Seleccionar HMI.
2. Desplegar HMI y “SIMATIC BASIC Panel”.
3. Desplegar “7” Display” y “KTP700 Basic”.
4. Seleccionar la referencia exacta del panel.
5. Verificar la versión del firmware.
6. Verificar la descripción de la HMI seleccionada que cumpla con el requerimiento.
7. Agregar nombre al dispositivo.
8. Dar click en Aceptar para guardar cambios.

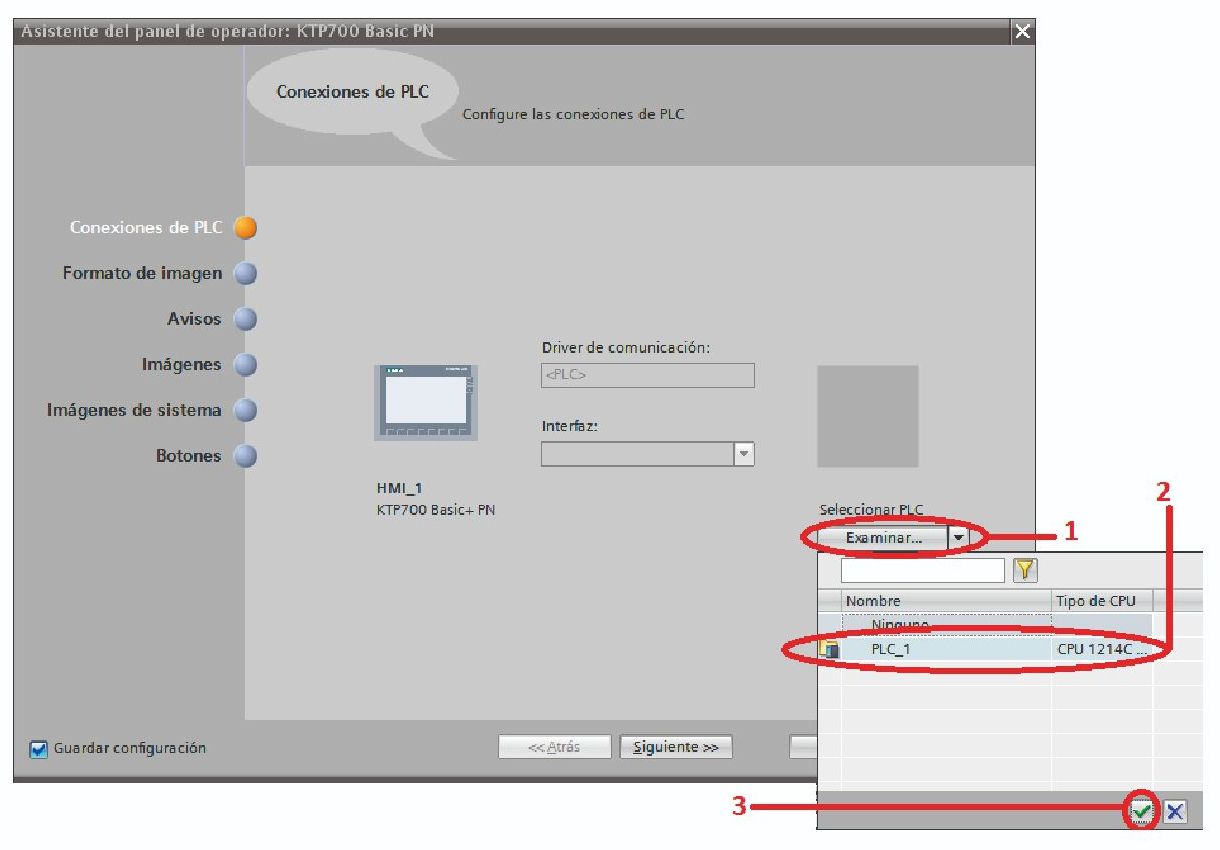

Se visualizará la ventana asistente del panel de operador, como se muestra en la siguiente ventana.
1. Desplegar para examinar los PLC agregados al proyecto.
2. Seleccionar el PLC con el que se va a comunicar.
3. Dar click para guardar los cambios.
Solo basta con dar click en Finalizar y se agregara el dispositivo al proyecto. Se debe crear una
imagen nueva y allí realizar los diseños iniciales sin modificar esta imagen.

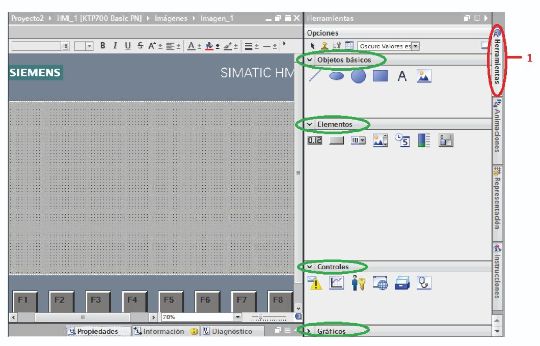

Agregar objetos a la imagen:
1. Desplegar la pestaña “Herramientas”.2. En la ventana emergente se podrá visualizar las pestañas: Objetos básicos, Elementos,
Controles y Gráficos. Donde se puede encontrar diferentes herramientas de visualización y
animaciones.
Crear enlace entre PLC y HMI

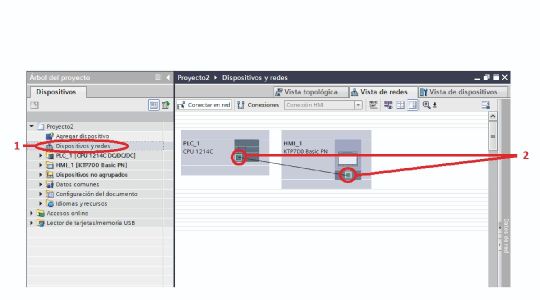

1. Dar doble click en “Dispositivos y redes” en la ventana Dispositivos.

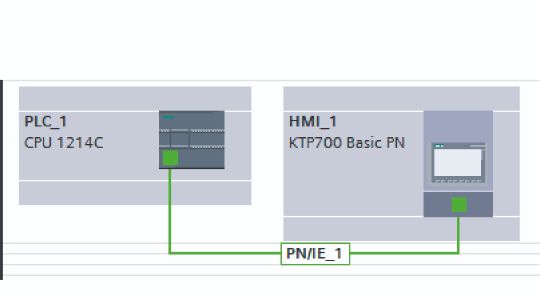

2. Seleccionar un puerto de comunicación y arrastrarlo hasta el otro dispositivo, en este caso se
enlaza PLC con HMI. Obteniendo como resultado el mostrado en la siguiente figura.
Estructura de red del proyecto
